【設計方案】
在線分析儀傳感器并聯安裝在主管路沿線適當位置,旁路上主要部件有:隔離閥、過濾器、取樣閥和分析儀傳感器。在主管道上需要增加偏轉閥,在其作用是工作時偏轉一定的開度,確保被測樣品從旁路中流過。

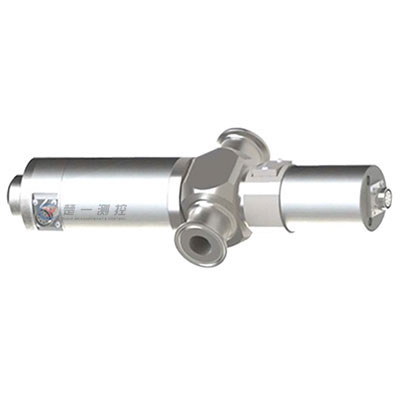

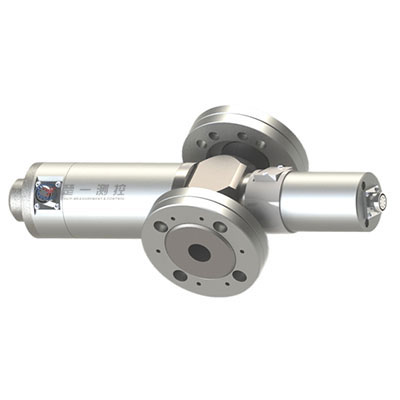

傳感器是本系統的采樣部件,安裝在檢測旁路上。樣品從傳感器中間通過,CYS-EX-CA/NaOH氫氧化鈉在線光譜濃度分析儀主機的與傳感器之間通過專用電纜連接,根據管路中實際樣品的氣泡和雜質干擾情況對可安裝過濾器、流量計進行配置以確保光譜測量質量。

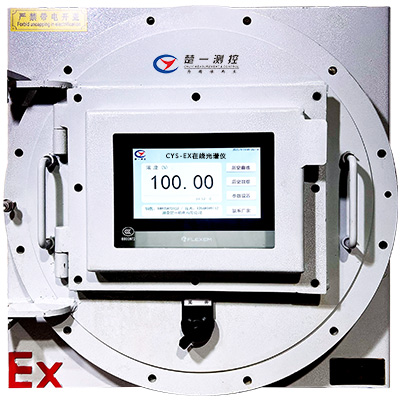

主機是控制/顯示終端,其作用是控制、監控傳感器的運行狀態,同時顯示檢測結果。主機內置變送器,將檢測結果通過Modbus RTU協議傳輸給上位機PLC或DCS系統。當前支持RS485和4-20mA模擬信號輸出及開關量報警報信輸出。
【工藝流程】
次氯酸鈉見光和高溫下易分解,通常樣品度會(huì )控制在 15℃以下,不同廠家樣品溫度存在差異。次鈉生產主要有三種工藝情況:
氯-堿噴淋混合工藝
該反應過程為連續反應,除反應初始階段游離堿和有效氯會(huì )發生較大變化外,其余大部分時間有效氯和游離堿含量均處在相對恒定狀態。氯氣從反應塔中部通入反應塔,同時氫氧化鈉水溶液從塔頂部噴淋下來與氯氣混合后進行反應,反應后的樣品自底部由泵抽出。
尾氯回收工藝
該反應過程為間歇式反應,每釜反應過程中游離堿含量從高到低直至接近消耗完全,同時有效氯含量由低到高直至滿足生產要求。將一定濃度的氫氧化鈉水溶液置于反應塔中,不斷通入氯氣消耗其中的氫氧化鈉生成次氯酸鈉。通過檢測反應塔溢流液中的有效氯和游離堿含量,確保游離堿含量在安全濃度(通常為 0.5%-1.0%) 以上,避免尾氯過量導致泄漏事故。
液堿通氯工藝
該反應過程為連續反應,將一定濃度的氫氧化鈉水溶液置于氫氧化鈉儲存塔中,通過泵將其抽知反應塔中。自反應塔中不斷通入氯氣消耗其中的氫氧化鈉生成次氯酸鈉。生成的次鈉反應液流入次鈉儲存罐中并通過泵不斷循環,直至整個循環料液中的堿接近反應完全。通過檢測反應塔溢流液中的有效氯和游離堿含量,確保產品質量。

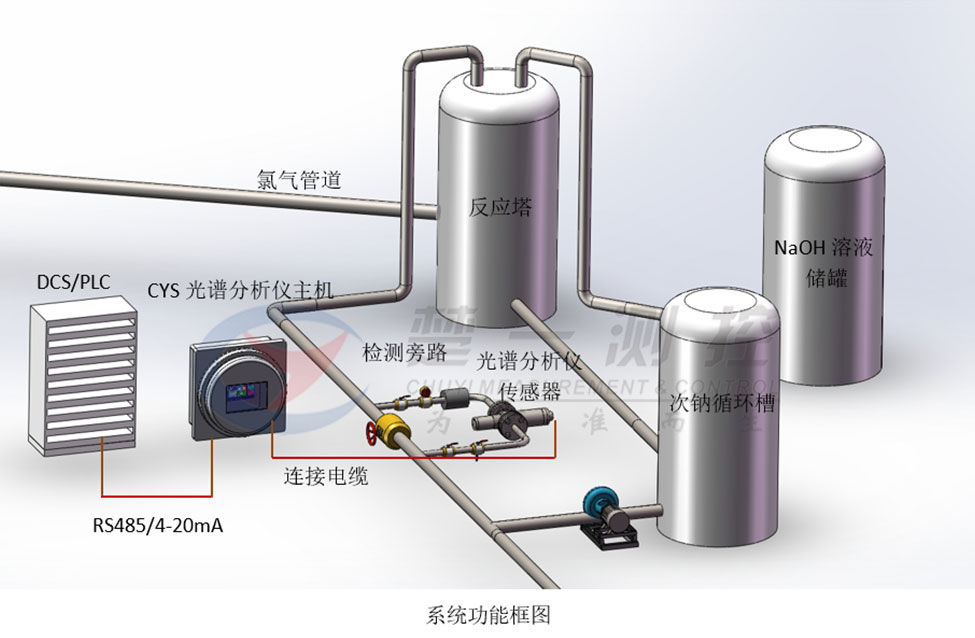

工況流程示意圖(部分)
【應用案例】

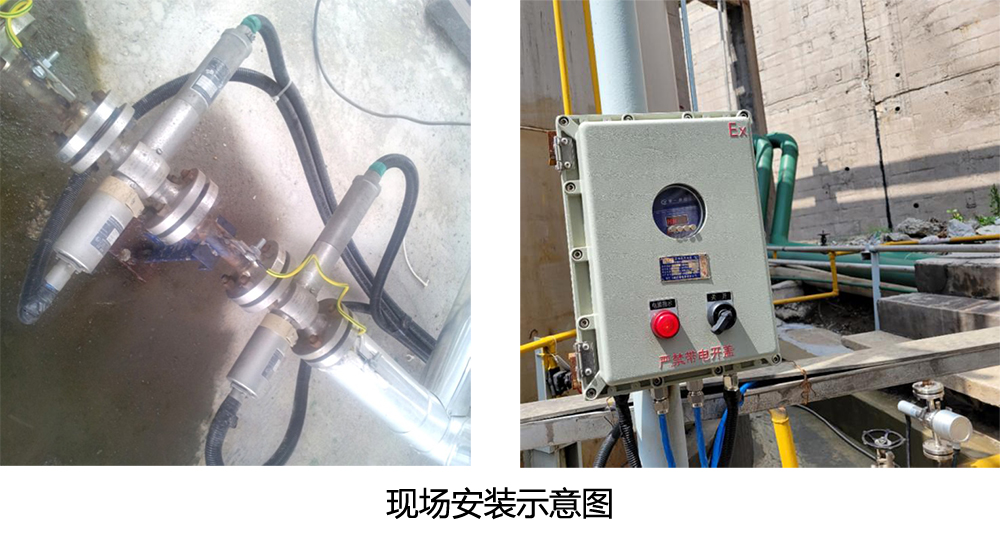

CYS-EX-CA/NaOH氫氧化鈉在線光譜濃度分析儀架設在吸收反應塔旁,由在線濃度傳感器通過旁路實時監測氫氧化鈉的含量。安裝現場照片如圖所示。
CYS光譜儀現場安裝示意圖
【應用行業】
CYS-EX-CA/NaOH氫氧化鈉在線光譜濃度儀可應用于化工、氯堿工業等行業中的氫氧化鈉混合溶液濃度在線監測,測量精度高、使用壽命長、可查歷史數據等功能,安裝簡易維護簡易。
【產品優點】
●光譜是非侵入性和非破壞性的,可測量混合溶液中某種物質的濃度。
●不用稀釋樣品,測量只需幾秒鐘,非???。
●相對便宜、緊湊且易于使用,可高度自動化。
●不受液體壓力變化、流量突變、湍流現象影響
●無機械動作測量、確保穩定性和長壽命
●運行無需試劑耗材且低功耗
●多年年經驗算法不受物料中氣泡、固體雜質、結晶體的影響
●支持上位機通訊設置,4-20mA/RS485;內置報警、及開關量信號輸出等
● 楚一測控憑借十多年年的行業應用經驗為客戶提供最完善的產品應用解決方案
● 楚一測控的實驗室可以為客戶的特定溶液提供數據建模及測試服務
產品型號 | CYS-EX-CA/NaOH |
測量項目 | 溫度、氫氧化鈉濃度、主板溫度、主板濕度 |
測量范圍 | 0至20.0% |
光程范圍 | 1-40mm |
分 辨 率 | 0.01% |
重復精度 | ±0.1 |
光源壽命 | 大于等于 30000h |
波長范圍 | (UV、VIS)200--1100nm, (NIR)900-1800nm |
環境溫度 | -20-50℃ |
測量溫度 | 0℃ up to +130℃ |
光學窗口 | 光學級藍寶石 |
關鍵材質 | 觸液面材質:哈氏合金、鈦、2205、SUS316L、20合金、PTFE、PFA等 |
輸入電源 | DC 24V |
信號輸出 | DC4-20mA;RS-485;2路開關量信號輸出 |
防爆等級 | ExDIICT4 |
過程連接 | 旁路流通池安裝 |
工藝壓力 | ≤1MPa(更高耐壓需要定制) |
防護等級 | IP65 |
測量原理 | 光譜原理 |
原理優點 | 采用光譜原理進行在線檢測與分析,從而實現在線監測溶液濃度含量。 *先進的光學光譜監測方法,無試劑,不用稀釋?zhuān)查g出結果,運行長期穩定 |

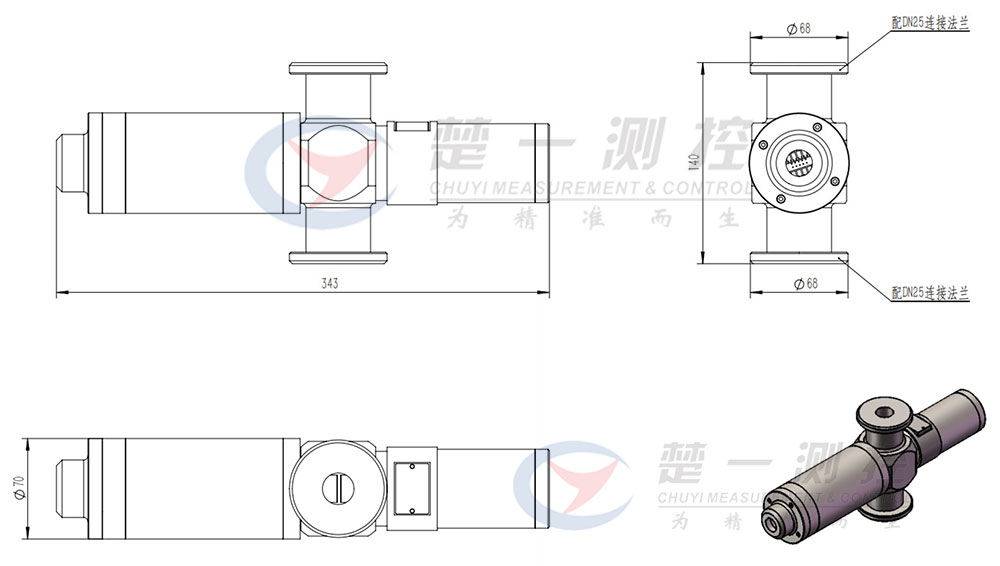

CYS-EX/CA光譜儀尺寸

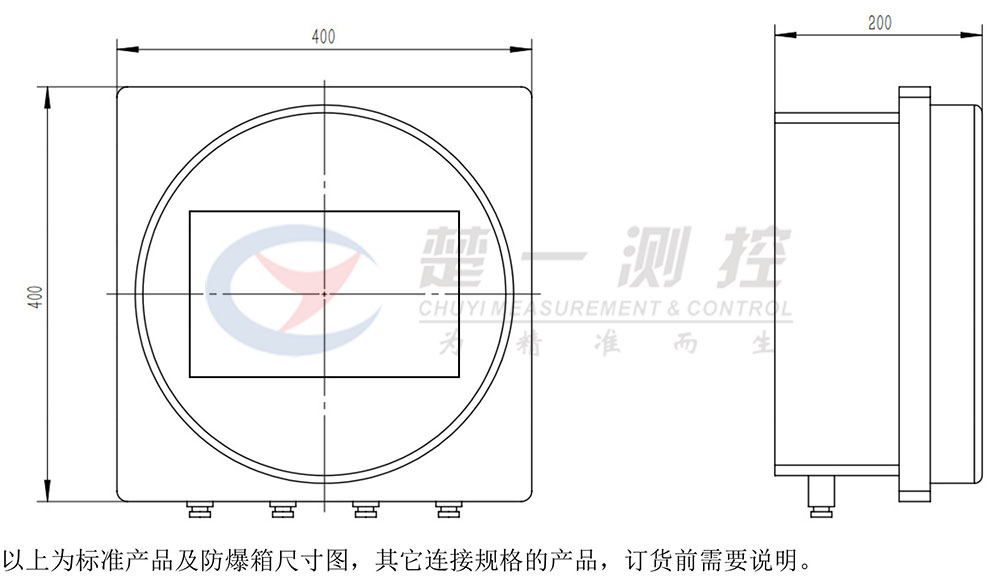

CYS-EX/CA光譜儀防爆箱尺寸

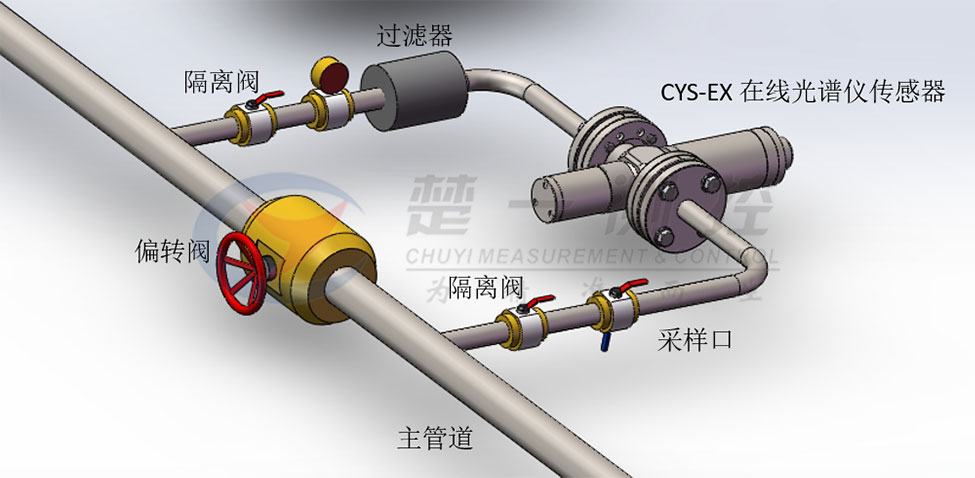

在主管道上增加偏轉閥,隔離閥開啟時,樣品由主管路流入檢測旁路。樣品流經Y型過濾器濾掉大顆粒雜質后自下而上進入傳感器進行檢測,隨后自旁路流出并入主管路。為確保光譜與理化取樣之間的一致性,取樣閥位于傳感器后面。另外,可選配氣液分離器進行氣液分離以消除大氣泡對檢測結果的影響。
